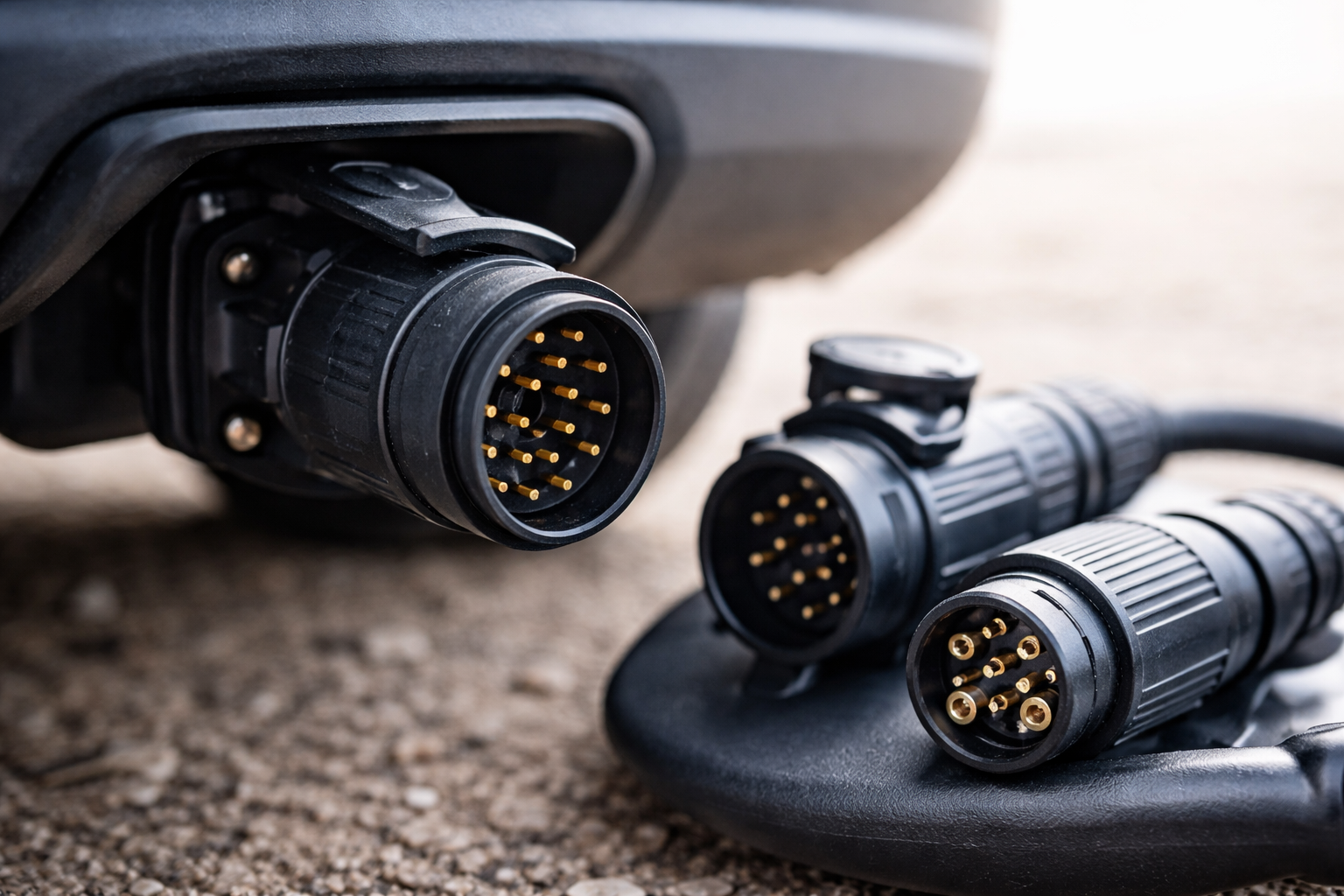

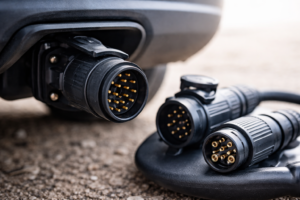

13 poliger Stecker Belegung erklärt
Den 13-poligen Stecker anschließen gehört heute zu den wichtigsten Grundlagen beim Betrieb moderner Anhänger, Wohnwagen oder Bootstrailer. Der Stecker gilt als aktueller Standard für die elektrische Verbindung zwischen Fahrzeug und Anhänger. Er kombiniert die Funktionen der älteren 7-poligen Systeme und bietet gleichzeitig zusätzliche Stromkreise für moderne Anhängertechnik. Dadurch können neben der Beleuchtung auch Zusatzfunktionen wie Rückfahrlicht oder Dauerstrom genutzt werden.
Das Wichtigste in Kürze
- Der 13-polige Stecker nach ISO 11446 ist der aktuelle Standard für Anhängeranschlüsse in Europa.
- Er kombiniert die Funktionen der alten 7-poligen N- und S-Stecker in einem einzigen System.
- Zusätzlich ermöglicht er Rückfahrlicht, Dauerstrom und Zündstrom für moderne Anhänger.
- Zwei Bauformen sind verbreitet: Jaeger und Multicon West.
- Bei modernen Fahrzeugen können CAN-Bus-Systeme oder Elektroautos Einschränkungen verursachen.
Was ist ein 13-poliger Stecker beim Anhänger?
Ein 13-poliger Stecker ist die moderne elektrische Verbindung zwischen Fahrzeug und Anhänger. Er überträgt Beleuchtungssignale sowie zusätzliche Stromkreise wie Dauerstrom, Zündstrom und Rückfahrlicht und ersetzt damit die früheren 7-poligen Stecksysteme.
Aufbau und Funktionen des 13-poligen Steckers
Der 13-polige Anhängerstecker ist heute die Standardlösung für moderne Anhänger- und Wohnwagenverbindungen. Er basiert auf der Norm ISO 11446 und kombiniert die Funktionen mehrerer älterer Stecksysteme. Früher wurden häufig zwei getrennte Stecker verwendet, nämlich der 7-polige N-Stecker für Beleuchtung und der 7-polige S-Stecker für Zusatzfunktionen. Der neue 13-polige Anschluss fasst diese Funktionen in einem einzigen Stecksystem zusammen. Dadurch wird die Installation deutlich einfacher und die Verbindung sicherer.
Ein weiterer Vorteil liegt in der wasserdichten Bauweise. Moderne Steckverbindungen sind besser gegen Feuchtigkeit geschützt. Außerdem sorgt ein stabiler Verriegelungsmechanismus dafür, dass sich der Stecker während der Fahrt nicht löst. Das ist besonders wichtig bei längeren Fahrten oder schlechten Straßenverhältnissen.
Der größte Unterschied zum 7-poligen System ist die Anzahl der verfügbaren Funktionen. Neben der Standardbeleuchtung können zusätzliche Stromkreise genutzt werden. Dazu gehören unter anderem Rückfahrlicht, Dauerstromversorgung und Zündstrom. Dadurch lassen sich Geräte im Anhänger betreiben, beispielsweise Kühlschränke im Wohnwagen oder Innenbeleuchtung.
| Zusatzfunktion | Beschreibung |
|---|---|
| Rückfahrlicht | Aktiviert das Rückfahrlicht des Anhängers |
| Dauerstrom | Versorgt Geräte im Anhänger dauerhaft mit Strom |
| Zündstrom | Liefert Strom nur bei eingeschalteter Zündung |
| Batterieversorgung | Betrieb von Kühlschrank oder Innenbeleuchtung |
Diese zusätzlichen Funktionen machen den 13-poligen Stecker zur idealen Lösung für moderne Anhänger.
Wann ein 13-poliger Stecker verwendet wird
Der Einsatz eines 13-poligen Steckers ist heute in vielen Situationen Standard. Moderne Fahrzeuge sind meist bereits ab Werk mit diesem Anschluss ausgestattet. Auch bei Nachrüstlösungen für Anhängerkupplungen wird fast immer eine 13-polige Verkabelung empfohlen. Der Grund liegt in den erweiterten Funktionen und der höheren elektrischen Leistung.
Besonders häufig kommt der Stecker bei Wohnwagen zum Einsatz. Diese benötigen zusätzliche Stromversorgung für Kühlschrank, Beleuchtung oder Ladegeräte. Ohne Dauerstrom wäre der Betrieb vieler Geräte während der Fahrt nicht möglich. Auch Pferdeanhänger profitieren von der zusätzlichen Stromversorgung. Innenbeleuchtung oder Belüftungssysteme können dadurch zuverlässig betrieben werden.
Ein weiteres Einsatzgebiet sind Anhänger mit Rückfahrlicht. Diese Funktion wird über zusätzliche Pins gesteuert und ist bei modernen Anhängern üblich. Ebenso nutzen Bootstrailer häufig erweiterte Lichtsysteme, die über den 13-poligen Anschluss versorgt werden.
Typische Einsatzbereiche sind:
- Wohnwagen mit Kühlschrank oder Innenbeleuchtung
- Pferdeanhänger mit Beleuchtungssystem
- Anhänger mit Rückfahrlicht
- Bootstrailer mit erweiterten Lichtfunktionen
Da fast alle europäischen Neufahrzeuge über eine entsprechende Verkabelung verfügen, gilt der 13-polige Anschluss heute als Standardlösung.
Verwendung von Adaptern zwischen 7- und 13-polig
Nicht immer besitzen Fahrzeug und Anhänger denselben Anschluss. In solchen Fällen werden Adapter zwischen 7-poligen und 13-poligen Steckern verwendet. Diese Adapter ermöglichen eine einfache Verbindung, ohne dass die gesamte Verkabelung geändert werden muss.
Typische Situationen sind:
- Fahrzeug mit 13-poligem Anschluss und Anhänger mit 7-poligem Stecker
- Fahrzeug mit 7-poligem Anschluss und Anhänger mit 13-poligem Stecker
Adapter sind praktisch, haben jedoch Einschränkungen. Wenn ein Adapter von 13 auf 7 Pins verwendet wird, stehen nicht alle Funktionen zur Verfügung. In diesem Fall funktionieren nur die grundlegenden Beleuchtungsfunktionen. Dazu gehören beispielsweise Blinker, Bremslicht und Rücklicht.
Zusatzfunktionen wie Dauerstrom oder Rückfahrlicht können über einen solchen Adapter nicht übertragen werden. Daher sind Adapter eher als Übergangslösung gedacht. Für eine dauerhafte Nutzung empfiehlt sich eine vollständige Umrüstung auf ein einheitliches Stecksystem.
Außerdem sollte ein Adapter nicht dauerhaft in der Steckdose verbleiben. Dadurch kann Feuchtigkeit eindringen und Korrosion entstehen. Besonders bei Regen oder Winterbetrieb kann dies zu elektrischen Problemen führen.
CAN-Bus Probleme bei 13-poligen Anschlüssen
Viele moderne Fahrzeuge nutzen ein CAN-Bus-System. Dieses System überwacht die elektrische Anlage des Fahrzeugs. Es erkennt ungewöhnliche Stromwerte und meldet mögliche Fehler. Dadurch kann es bei Anhängeranschlüssen zu Problemen kommen.
Besonders häufig treten Schwierigkeiten auf, wenn LED-Leuchten am Anhänger verwendet werden. LEDs benötigen weniger Strom als herkömmliche Glühlampen. Das Fahrzeug erkennt dadurch möglicherweise einen scheinbaren Defekt. Die Folge können verschiedene Störungen sein.
Typische Symptome sind:
- Anhängerbeleuchtung funktioniert nicht
- Lampen blinken unregelmäßig
- Warnmeldungen erscheinen im Armaturenbrett
- Beleuchtung bleibt nach dem Abkuppeln eingeschaltet
Diese Probleme lassen sich meist durch CAN-Bus-kompatible Module lösen. Solche Module simulieren die Stromaufnahme herkömmlicher Lampen. Dadurch erkennt das Fahrzeug keinen Fehler mehr. Bei modernen Anhängerkupplungen sind entsprechende Steuergeräte oft bereits integriert.
Wer einen Anhänger mit LED-Beleuchtung betreibt, sollte deshalb unbedingt prüfen, ob die Elektronik des Fahrzeugs kompatibel ist.
Unterschiede zwischen Jaeger und Multicon West
Beim 13-poligen Stecker existieren zwei unterschiedliche Bauformen. Diese sind Jaeger und Multicon West. Beide Varianten erfüllen zwar dieselbe Norm, unterscheiden sich jedoch im Design und in der Kompatibilität.
Der Jaeger-Stecker ist die heute am weitesten verbreitete Variante. Er wird besonders bei deutschen Automarken verwendet. Dazu gehören Mercedes-Benz, Audi, Volkswagen und BMW. Ein typisches Merkmal ist die Bajonettverbindung, die eine feste und wasserdichte Verbindung ermöglicht.
Der Multicon West-Stecker ist eine ältere Bauform. Er kommt häufiger bei nicht-deutschen Fahrzeugen oder älteren Anhängern vor. Sein Vorteil liegt in der besonderen Konstruktion. Die Pins sind so angeordnet, dass auch ein 7-poliger Stecker verwendet werden kann.
| Steckertyp | Besonderheit | Kompatibilität |
|---|---|---|
| Jaeger | Bajonettverbindung, sehr stabil | Standard bei vielen deutschen Fahrzeugen |
| Multicon West | Kompatibel mit 7-poligen Steckern | Häufig bei älteren Anhängern |
Wichtig ist jedoch, dass Jaeger und Multicon West nicht direkt austauschbar sind. Ein Multicon-Stecker passt nicht in eine Jaeger-Steckdose und umgekehrt. Deshalb sollte vor dem Anschluss immer geprüft werden, welcher Steckertyp verwendet wird.
Besonderheiten bei Elektrofahrzeugen und 13-poligen Steckern
Mit der zunehmenden Verbreitung von Elektrofahrzeugen entstehen neue Herausforderungen beim Anhängeranschluss. Besonders betroffen sind die Pins für zusätzliche Stromversorgung.
Viele Elektroautos deaktivieren die Pins für Dauerstrom (PIN 9) oder Zündstrom (PIN 10). Andere Fahrzeuge begrenzen den Strom stark. Der Grund liegt im Energie- und Batteriemanagement des Fahrzeugs. Hersteller möchten verhindern, dass zu viel Energie aus der Fahrzeugbatterie entnommen wird.
Für Anhänger kann das Einschränkungen bedeuten. Geräte wie Kühlschränke oder Innenbeleuchtung im Wohnwagen funktionieren möglicherweise nicht während der Fahrt. Auch Ladegeräte oder andere elektrische Verbraucher können betroffen sein.
Anhängerbauer und Händler müssen diese Besonderheiten berücksichtigen. In manchen Fällen sind spezielle Adapter oder zusätzliche Steuergeräte erforderlich. Diese sorgen dafür, dass bestimmte Funktionen weiterhin genutzt werden können.
Beim Einsatz eines Anhängers mit einem Elektroauto empfiehlt es sich daher, vorab zu prüfen:
- Welche Pins aktiv sind
- Welche Stromstärke verfügbar ist
- Ob zusätzliche Steuergeräte benötigt werden
So lassen sich spätere Funktionsprobleme vermeiden.
Fazit
Der 13-polige Stecker ist heute die wichtigste Verbindung zwischen Fahrzeug und Anhänger. Er kombiniert Beleuchtungsfunktionen mit zusätzlichen Stromkreisen und bietet damit deutlich mehr Möglichkeiten als das alte 7-polige System. Besonders bei Wohnwagen, Bootstrailern oder modernen Anhängern ist er unverzichtbar. Allerdings sollten Unterschiede zwischen Jaeger und Multicon West, mögliche CAN-Bus-Probleme sowie Einschränkungen bei Elektrofahrzeugen beachtet werden. Wer diese Punkte kennt, kann den 13-poligen Stecker sicher anschließen und alle Funktionen optimal nutzen.
