Mercedes Sprinter: Laderaum-Maße für L2, L3 und L4
Beim Mercedes Sprinter reicht die Angabe „L3H2“ allein nicht für eine sichere Ladeplanung. Benötigt werden die Baureihe, der Antrieb, das zulässige Gesamtgewicht und der tatsächlich ausgebaute Laderaum. Die folgende Tabelle zeigt drei klar bezeichnete Referenzvarianten. Anschließend lässt sich prüfen, ob Länge, Engstellen und Nutzlast zur Sendung passen.
Sprinter-Laderaummaße: drei Hochdachvarianten im Vergleich
Geltungsbereich der Tabelle: Mercedes-Benz Sprinter Kastenwagen, dritte Generation, Hinterradantrieb, 3,5-Tonnen-Ausführung, Hochdach H2. Datenbasis ist die Mercedes-Benz-UK-Modellbroschüre mit Stand Januar 2024 für Produktion ab April 2024, Seiten 24–26. Es handelt sich um dokumentierte Referenzmaße dieser Ausführungen, nicht um eine Zusicherung für jeden deutschen Sprinter oder jedes Modelljahr.
| Maß | L2 H2 | L3 H2 | L4 H2 |
|---|---|---|---|
| Fahrzeuglänge außen | 5.932 mm | 6.967 mm | 7.367 mm |
| Radstand | 3.665 mm | 4.325 mm | 4.325 mm |
| Ladebodenlänge laut Quelle | 3.375 mm | 4.410 mm | 4.810 mm |
| Maximale Laderaumbreite | 1.787 mm | 1.787 mm | 1.787 mm |
| Breite zwischen Radkästen | 1.350 mm | 1.350 mm | 1.350 mm |
| Laderaumhöhe | 2.009 mm | 2.009 mm | 2.009 mm |
| Ladevolumen | 10,5 m³ | 14,0 m³ | 15,5 m³ |
Die Zahlen sind aus der Herstellerbroschüre übernommen. Mercedes-Benz Sprinter: Modellbroschüre 2024, PDF-Spiegel bei Manuals+, Seiten 24–26. Bei einem Miet- oder Kaufangebot müssen genau dessen Datenblatt und Fahrzeugausbau maßgeblich bleiben. Für das aktuelle Modellangebot führt Mercedes-Benz eine eigene Sprinter-Modellübersicht.
Warum stehen in anderen Tabellen andere Längen?
Häufig werden die größte bodennahe Länge, eine Länge auf anderer Messhöhe und der praktisch nutzbare Abstand zur Trennwand gleichgesetzt. Hinzu kommen unterschiedliche Trennwände, Baureihen und Aufbauten. Ein schräger oder ausgeformter Bereich an der Kabine hilft bei einer flachen Leiste, möglicherweise aber nicht bei einer hohen, quaderförmigen Transportkiste. Deshalb ist die größte Zahl aus einer Tabelle keine ausreichende Freigabe für eine Ladung, die nur knapp hineinpasst.
Die Referenzwerte oben sollten auch nicht auf einen Planensprinter übertragen werden. Dort stammt der Laderaum vom Aufbauhersteller. Ebenso sind ein Tourer mit Sitzreihen, ein Kühlfahrzeug mit Isolierung und ein Werkstattwagen mit Regalen andere Ladefälle. Bei Allrad, anderer Gewichtsklasse oder abweichender Hinterachsausführung muss ein eigenes Datenblatt herangezogen werden.
Welche Breite zählt: 1.787 oder 1.350 Millimeter?
Die maximale Innenbreite liegt seitlich oberhalb oder außerhalb der Radkasten-Engstelle. Ein großer Gegenstand, der direkt auf dem Boden stehen soll, muss dagegen auch zwischen die Radkästen passen. Für die drei beschriebenen Referenzvarianten sind dort 1.350 Millimeter angegeben. Wandverkleidungen, Zurrschienen, Bodenaufbauten und Einbauten können den tatsächlich freien Raum weiter einschränken.
Ein Beispiel: Eine Kiste mit 1.400 Millimetern Breite ist schmaler als die maximale Innenbreite von 1.787 Millimetern. Daraus folgt dennoch nicht, dass sie auf dem Boden durch die Radkästen passt. Auch ein erhöhtes Abstellen ist keine improvisierte Lösung: Ein dafür vorgesehenes Tragsystem muss Last, Befestigung und Schwerpunkt sicher beherrschen.
Wie viele Europaletten passen in den Sprinter?
Eine Europalette hat eine Grundfläche von 1.200 × 800 Millimetern. Eine einfache, konservative Planungsvariante ist eine einzelne Reihe mit 1.200 Millimetern quer zur Fahrtrichtung und 800 Millimetern in Längsrichtung. Unter der Annahme eines auf dieser Breite durchgehend freien Bodens ergibt sich folgende reine Geometrie:
| Referenzvariante | Rechnung für eine Reihe | Rechnerische Anzahl |
|---|---|---|
| L2 H2 | 4 × 800 = 3.200 mm | 4 Paletten |
| L3 H2 | 5 × 800 = 4.000 mm | 5 Paletten |
| L4 H2 | 6 × 800 = 4.800 mm | 6 Paletten, nur 10 mm rechnerische Längenreserve |
Gerade die sechs Paletten im L4 sind im Beispiel extrem knapp. Zehn Millimeter sind kein brauchbarer Sicherheitspuffer für überstehende Folie, schiefe Paletten, Türkonturen oder den tatsächlichen Messpunkt. Die Ladung muss außerdem durch die Tür eingebracht, umgesetzt und gesichert werden können. Eine abweichende Palettenanordnung kann andere Stellplatzzahlen ergeben; sie ist anhand der genauen Radkastenposition und Beladungsfolge zu zeichnen.
Zwei Europaletten mit jeweils 800 Millimetern nebeneinander benötigen 1.600 Millimeter freie Breite. In der Radkasten-Engstelle der genannten Varianten funktioniert diese Anordnung auf Bodenniveau nicht. Ein allgemeiner Palettenzähler, der nur Länge mal maximale Breite rechnet, würde hier irreführen. Grundlagen zu Abmessungen und Einsatz stehen im Beitrag zur Europalette.
Ladevolumen ist nicht Nutzlast
Ein großer Laderaum erlaubt nicht automatisch eine schwere Sendung. Zur verfügbaren Zuladung gehören die Fahrzeugpapiere und das tatsächliche Gewicht des einsatzbereiten Fahrzeugs. Mitfahrer, Kraftstoff, Werkzeug, Regale, Hubwagen und Sicherungsmittel beanspruchen ebenfalls Gewichtsreserve. Zusätzlich müssen die einzelnen Achslasten eingehalten werden.
Rechenbeispiel mit frei gewählten Werten: Bei 3.500 Kilogramm zulässiger Gesamtmasse und 2.700 Kilogramm tatsächlichem Fahrzeuggewicht einschließlich Besatzung und Ausrüstung bleiben rechnerisch 800 Kilogramm. Vier beladene Paletten mit jeweils 250 Kilogramm wiegen bereits 1.000 Kilogramm. Sie könnten geometrisch hineinpassen, überschritten aber die verbleibende Zuladung um 200 Kilogramm. Eine andere Verteilung beseitigt diese Überschreitung nicht.

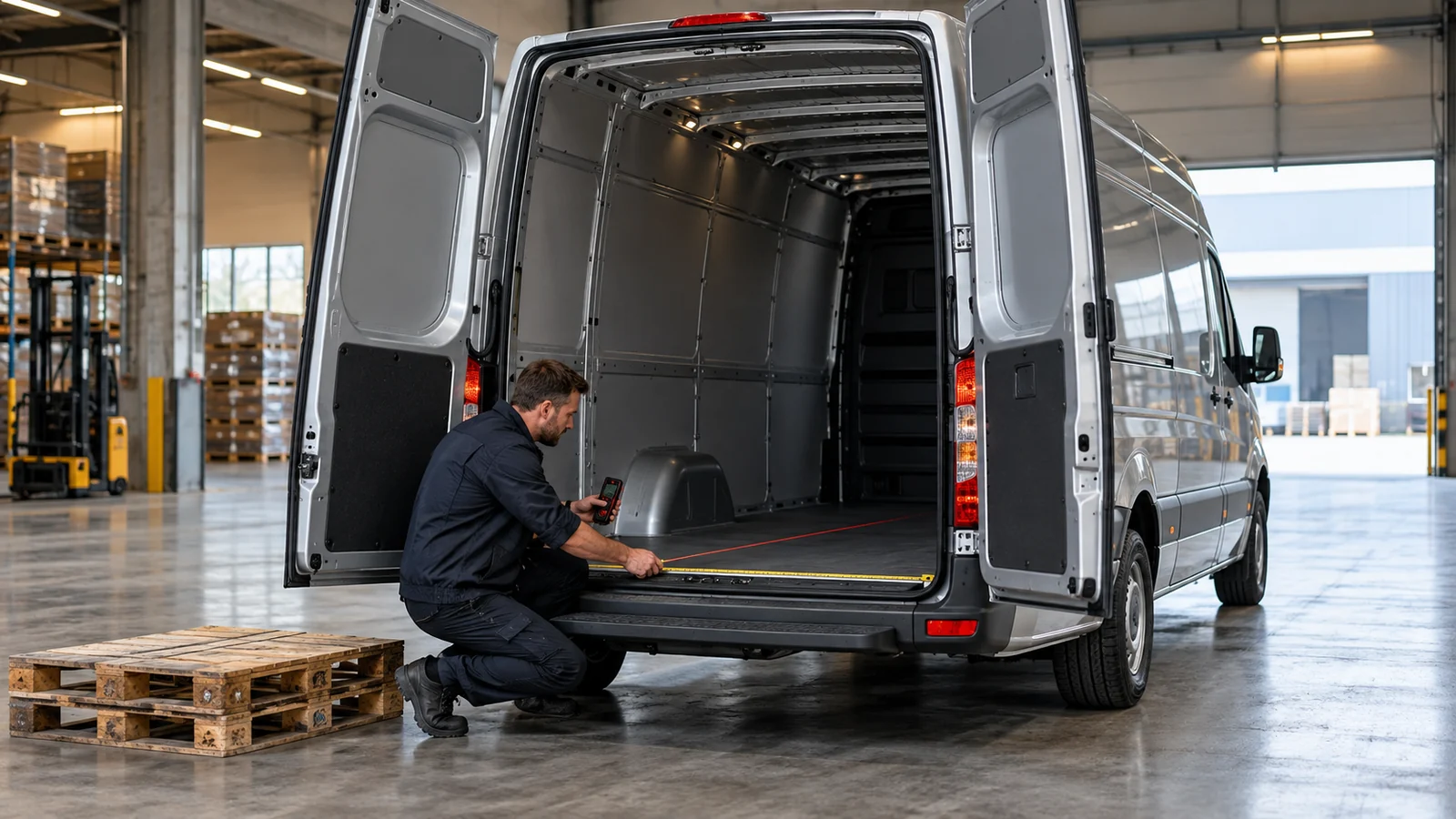

Mess-Checkliste vor der Auftragsannahme
- Variante, Baujahr, Antrieb, Gewichtsklasse und Ausbau des konkreten Fahrzeugs notieren.
- Freie Bodenlänge sowie Länge auf Höhe der Ladung messen; Trennwand und geschlossene Türen berücksichtigen.
- Schmalste Breite, Radkästen, Türöffnung und seitliche Einbauten prüfen.
- Lichte Höhe an der Tür und im Innenraum getrennt messen. Eine hohe Kabine garantiert keine gleich hohe Türöffnung.
- Sendungsmaße einschließlich Palette, Verpackung, Überständen und Sicherungsmaterial aufnehmen.
- Gesamtgewicht, Achslasten, Entladereihenfolge und Erreichbarkeit der Zurrpunkte kontrollieren.
Für die Anfrage beim Vermieter eignet sich eine konkrete Formulierung: „Ich benötige die freie Länge und Breite auf Höhe einer 1,80 Meter hohen Kiste, die lichte Hecktüröffnung und die verbleibende Nutzlast mit Fahrer und Hubwagen.“ Das verhindert, dass nur das nominelle Ladevolumen zurückgemeldet wird. Bei knappen Maßen ist eine Probebeladung sinnvoller als eine Entscheidung anhand eines Modellnamens.
Häufige Fragen zu Sprinter-Maßen
Sind L3 und L4 nur unterschiedliche Radstände?
Nicht in der dargestellten Tabelle: Beide Referenzvarianten haben 4.325 Millimeter Radstand. Der längere L4 besitzt hier einen längeren hinteren Fahrzeugbereich. Außenlänge und Radstand sind deshalb getrennte Werte.
Kann ich das Ladevolumen selbst ausrechnen?
Länge × Breite × Höhe beschreibt bei einem rechteckigen Kasten ein Volumen. Ein Transporter hat jedoch Radkästen, Konturen und Einbauten. Hersteller-Ladevolumen und ein einfaches Quaderprodukt sind deshalb nicht gleichbedeutend. Für einzelne Packstücke hilft der Kubikmeter-Rechner.
Welcher Sprinter eignet sich für Palettenverkehr?
Das hängt von Palettenzahl, Gewicht, Lieferstellen und Entladung ab. Für seitliches Staplerladen kann ein entsprechender Planenaufbau zweckmäßiger sein. Zum Vergleich: Planensprinter unter 3,5 Tonnen und Ladungssicherung im Transporter. Die Entscheidung sollte anhand einer typischen realen Sendung getroffen werden.
