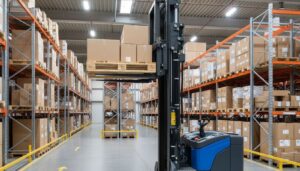

Schubmaststapler: Funktion, Hubhöhe und Vergleich
Ein Schubmaststapler ist ein spezielles, elektrisch angetriebenes Flurförderzeug für den Einsatz in Lagern. Besonders in Hochregallagern und engen Gängen spielt er seine Stärken aus. Durch seinen verschiebbaren Mast arbeitet er platzsparend, präzise und effizient. Er erreicht große Hubhöhen, bleibt dabei kompakt und benötigt kein schweres Gegengewicht. Dadurch eignet er sich ideal für moderne Logistikzentren mit hoher Lagerdichte. Wer Prozesse optimieren und Flächen besser nutzen möchte, kommt an diesem Staplertyp kaum vorbei.
Einsatzprofil und Lagerlayout bestimmen die Staplerwahl
- Elektrisch betriebenes Flurförderzeug für Innenlager
- Verschiebbarer Mast hält den Schwerpunkt nah am Fahrzeug
- Ideal für Gangbreiten ab etwa 2,6–3,2 Metern
- Hubhöhen bis über 10–12,5 Meter möglich
- Deutlich wendiger als Gegengewichtsstapler in engen Lagern
Was ist ein Schubmaststapler?
Ein Schubmaststapler ist ein elektrisch betriebener Gabelstapler mit verschiebbarem Mast, der Lasten aufnehmen kann, ohne das gesamte Fahrzeug zu bewegen. Dadurch bleibt der Schwerpunkt nah am Gerät, was schmale Gangbreiten und hohe Hubhöhen in Hochregallagern ermöglicht.
Funktionsweise des verschiebbaren Masts
Der zentrale Unterschied liegt im Mast. Dieser ist nicht starr montiert, sondern lässt sich in Längsrichtung nach vorne schieben. So kann der Fahrer Paletten aufnehmen oder absetzen, ohne das komplette Fahrzeug bewegen zu müssen. Das spart Platz und Zeit. Gleichzeitig bleibt der Lastschwerpunkt nah am Fahrzeugrahmen. Dadurch wird kein großes Gegengewicht am Heck benötigt.
Diese Bauweise ermöglicht besonders schmale Geräteabmessungen. Manöver sind bereits in Gängen ab etwa 2,7 Metern Breite möglich. Das ist ein klarer Vorteil gegenüber klassischen Frontstaplern. Zudem verbessert die Konstruktion die Stabilität bei hohen Hubhöhen. Gerade in Hochregallagern ist diese Technik entscheidend.
Typische Einsatzbereiche im Lager
Schubmaststapler kommen vor allem in Hochregallagern zum Einsatz. Dort lagern Paletten oft in Höhen von über 10 bis 12,5 Metern. Genau hier spielen sie ihre Stärke aus. Sie eignen sich ideal für das Ein- und Auslagern von Waren. Auch beim Kommissionieren sind sie effizient.
Durch ihre kompakte Bauweise sind sie perfekt für enge Lagerstrukturen. Zudem sind sie leichter und wendiger als viele klassische Frontstapler. Selbst lange Güter lassen sich kontrolliert bewegen. Unternehmen mit hoher Lagerdichte profitieren besonders. Die Flächennutzung steigt, während die Fahrwege sinken.
Vorteile gegenüber Gegengewichtsstaplern
Im Vergleich zu Gegengewichtsstaplern bieten Schubmaststapler klare Vorteile. Sie sind meist batteriebetrieben und somit emissionsfrei. Das ist ideal für geschlossene Hallen. Außerdem verfügen viele Modelle über eine 360-Grad-Steuerung. Das erhöht die Flexibilität im Arbeitsalltag.
In beengten Räumen erzielen sie höhere Umschlagsleistungen. Varianten wie Vier-Wege-Stapler ermöglichen sogar diagonales Fahren. Dadurch wird die Wendigkeit nochmals gesteigert. Während Gegengewichtsstapler robust für schwere Lasten sind, sind Schubmaststapler Spezialisten für enge Lagergänge. Die Unterschiede liegen vor allem in Design, Einsatz und Manövrierfähigkeit.
Designprinzip und technische Unterschiede
Das Design folgt einem klaren Prinzip. Gegengewichtsstapler besitzen ein schweres Heckgewicht. Dieses balanciert die Last aus. Dadurch sind sie robust und für schwere Güter geeignet.
Schubmaststapler hingegen nutzen ihren verschiebbaren Mast. Dieser fährt vor und zurück. So bleibt der Schwerpunkt nah am Fahrzeug. Ein großes Gegengewicht ist nicht notwendig. Das reduziert die Gesamtlänge. Gleichzeitig verbessert es die Wendigkeit.
Dieses Konstruktionsprinzip macht sie besonders effizient für strukturierte Innenlager. Für Außeneinsätze sind hingegen häufig Gegengewichtsstapler besser geeignet.
Gangbreite und Wendigkeit im Vergleich
Schubmaststapler benötigen deutlich weniger Platz. Typische Gangbreiten liegen zwischen 2,6 und 3,2 Metern. Das ist ideal für Hochregallager mit hoher Lagerdichte.
Gegengewichtsstapler brauchen mehr Raum. Hier sind meist 3,3 bis 4,2 Meter Gangbreite erforderlich. Dafür sind sie vielseitiger im Freien einsetzbar. Auf Baustellen oder im Außenbereich spielen sie ihre Robustheit aus.
In engen Hallen hingegen ist der Schubmaststapler klar im Vorteil. Die bessere Wendigkeit steigert die Effizienz. Gleichzeitig sinkt der Platzbedarf pro Lagergang erheblich.
Tragkraft, Hubhöhe und Antrieb im Überblick
Die technischen Unterschiede zeigen sich deutlich bei Tragkraft und Hubhöhe:
| Aspekt | Schubmaststapler | Gegengewichtsstapler |
|---|---|---|
| Tragkraft | 1.400–2.500 kg, abnehmend mit Höhe | Bis über 10.000 kg, weitgehend konstant |
| Hubhöhe | Bis 10–12,5 m und mehr | Typisch 3–4,5 m, erweiterbar |
Schubmaststapler sind meist elektrisch betrieben. Das macht sie emissionsfrei und leise. Ideal für Innenräume. Gegengewichtsstapler hingegen verfügen häufig über Verbrennungsmotoren. Sie sind für Außeneinsätze und längere Strecken konzipiert.
Die Wahl hängt daher stark vom Einsatzort ab. Für hohe Regale in schmalen Gängen ist der Schubmaststapler die optimale Lösung. Für schwere Lasten im Außenbereich bleibt der Gegengewichtsstapler die erste Wahl.
Fazit
Der Schubmaststapler ist die ideale Lösung für moderne Hochregallager mit schmalen Gängen und großen Hubhöhen. Sein verschiebbarer Mast sorgt für maximale Effizienz bei minimalem Platzbedarf. Wer Lagerflächen optimal nutzen und emissionsfrei arbeiten möchte, profitiert deutlich von dieser Technik. Die Entscheidung hängt letztlich vom Einsatzbereich ab – doch im Innenlager ist der Schubmaststapler kaum zu schlagen.
Schubmaststapler sicher auswählen und betreiben
Ein Schubmaststapler ist vor allem dort stark, wo hohe Regale und schmale Arbeitsgänge zusammenkommen. Die Entscheidung darf sich aber nicht allein an der maximalen Hubhöhe orientieren. Maßgeblich sind das Zusammenspiel aus Gangbreite, Lastschwerpunkt, Resttragfähigkeit, Bodenbeschaffenheit, Sichtverhältnissen und dem tatsächlichen Schichtprofil. Das Lastdiagramm des konkreten Fahrzeugs ist deshalb wichtiger als ein einzelner Nennwert aus dem Prospekt.
| Prüfkriterium | Warum es entscheidend ist | Nachweis vor der Beschaffung |
|---|---|---|
| Arbeitsgangbreite | Bestimmt, ob Drehen, Ein- und Auslagern ohne Anfahrschäden möglich ist | Fahrzeugdaten mit Regalplan, Lastmaß und Sicherheitsabständen abgleichen |
| Hubhöhe und Resttragfähigkeit | Die verfügbare Tragfähigkeit nimmt je nach Hubhöhe, Lastschwerpunkt und Anbaugerät ab | Lastdiagramm für die schwerste reale Ladeeinheit prüfen |
| Boden und Übergänge | Unebenheiten beeinflussen Stabilität, Fahrkomfort und Positioniergenauigkeit | Bodenebenheit, Fugen, Rampen und Tore im Einsatzbereich aufnehmen |
| Energie- und Schichtprofil | Batterie, Ladefenster und Spitzenlast müssen zur Betriebszeit passen | Fahr- und Hubzeiten über mehrere repräsentative Schichten messen |
| Sicherheitsorganisation | Technik wirkt nur mit Unterweisung, Freigaben und kontrollierten Verkehrswegen | Betriebsanweisung, gerätespezifische Einweisung und tägliche Sichtprüfung festlegen |
Praxischeck vor der Bestellung
- Die größte und schwerste Ladeeinheit einschließlich Lastschwerpunkt dokumentieren.
- Resttragfähigkeit auf der höchsten tatsächlich genutzten Lagerebene nachweisen lassen.
- Arbeitsgänge, Kreuzungen, Tore und Ladezonen im Originalmaß testen.
- Anbaugeräte, Kameras oder Höhenvorwahl in die Tragfähigkeits- und Sichtprüfung einbeziehen.
- Servicekonzept, Ersatzteilversorgung und Batteriehandling für den Standort klären.
Für Qualifikation, Beauftragung und sicheren Betrieb sind die betrieblichen Vorgaben sowie die Hinweise der DGUV zu Flurförderzeugen heranzuziehen.
FAQ zum Schubmaststapler
Was unterscheidet einen Schubmaststapler vom Gegengewichtsstapler?
Beim Schubmaststapler wird der Mast beziehungsweise die Last für die Aufnahme nach vorn bewegt und anschließend in die Fahrzeugkontur zurückgezogen. Dadurch ist er für schmale Lagergänge und große Hubhöhen geeignet. Ein Gegengewichtsstapler ist meist vielseitiger im Außenbereich und beim Be- und Entladen, benötigt beim Manövrieren jedoch häufig mehr Platz.
Reicht ein allgemeiner Staplerschein für den Einsatz?
Die Qualifikation allein ersetzt nicht die betriebliche Beauftragung. Erforderlich sind außerdem eine Einweisung in das konkrete Gerät und die örtlichen Bedingungen, eine dokumentierte Unterweisung sowie die schriftliche Beauftragung durch den Arbeitgeber.
Warum gilt die Nenntragfähigkeit nicht bei jeder Hubhöhe?
Mit zunehmender Hubhöhe, verändertem Lastschwerpunkt und Anbaugeräten ändern sich die Stabilitätsverhältnisse. Entscheidend ist deshalb die Resttragfähigkeit im Lastdiagramm des konkreten Fahrzeugs für die reale Ladeeinheit.
